產品概述

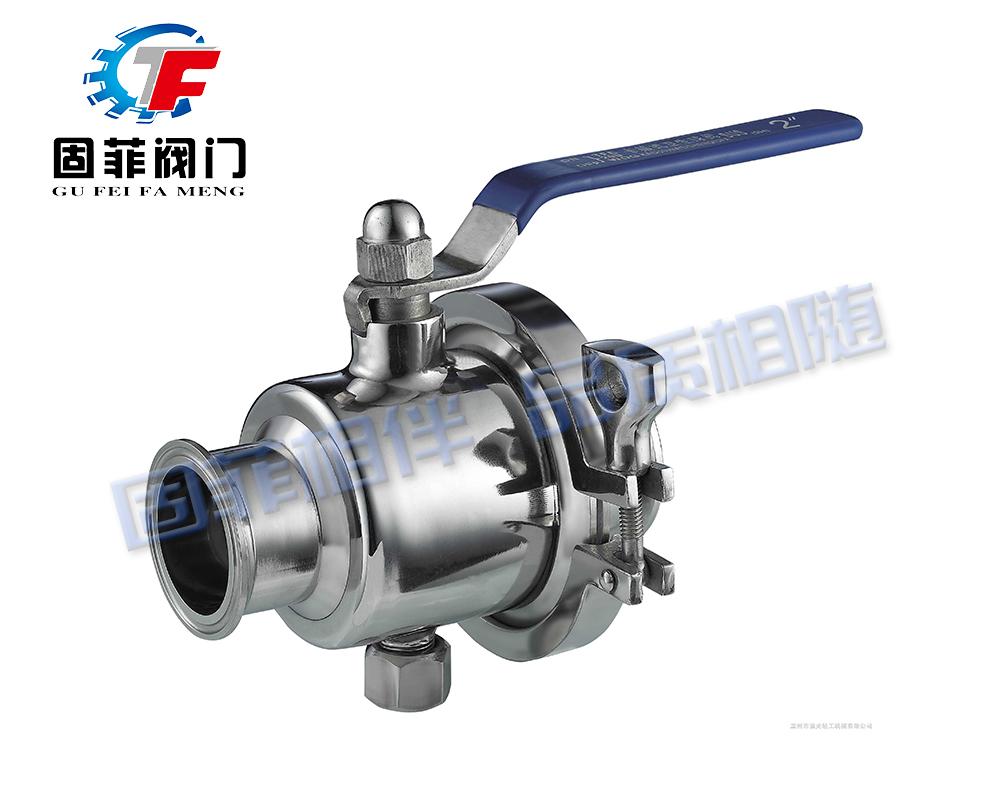

GFQ81F-三片式快裝球閥又稱三片式卡箍球閥，是由三段閥體，中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。


產品特點
1、卡箍球閥的連接操作是非常簡易，無需特殊的專業技能，普通工人經過簡單的培訓即可操作。適用需要經常清潔的工況下。
2、卡箍球閥操作簡單，所需要的操作空間變小，這為日后的維修帶來了許多方便條件。
3、維修和更換時，只需松開兩片卡箍即可任意更找、轉動、修改一段管道。不需破壞周圍墻體，減少了維修時間和維修費用。
4、安裝簡便，能以任意方向安裝于管道中的任意部位。
5、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
6、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。

7、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。


執行標準
設計與制造GB/T12234 ASMEB16.34
結構長度JB/T3595
接口連接尺寸JB/T3595 GB/T12224
檢驗與試驗JB/T3595 MSS SP61

壓力與溫度基準JB/T3595 ANSI B16.34


技術參數


閥體形式	二通式、三通式
公稱通徑	DN15～102mm
公稱壓力	PN1.0 MPa
連接形式	快裝式（卡箍式）、焊接式、螺紋式
適用溫度	PTFE≤180℃
適用介質	啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
產品特點	安全衛生，密封好、使用壽命長



性能參數

公稱通徑 DN（mm）	φ15-102mm
允許壓差（MPa）	≤公稱壓力
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%



主要零部件材質

閥體	304/316/316L不銹鋼
閥軸	不銹鋼
球體	304/316/316L不銹鋼
閥座	PTFE
